Lubiąc doświadczenia z antenami kolega SQ1DOZ namówił mnie do zrobienia kierunkowej anteny typu delta. Nie mając większego doświadczenia postanowiłem przejrzeć zasoby mojego komputera i znaleść odpowiedni projekt któremu podołam. Znalazłem katalog „KOZIE ROGI” SP2LIG. Niestety była to nie pełna dokumentacja. W internecie nie ma już prawie śladu po tej antenie (chodzi o dokumentację). Stwierdziłem, że będę troszkę improwizował i zmodyfikuję stary projekt.
Założeniem było by antena pracowała tylko na pasmo 10m lecz kupując materiał postanowiłem, że robię jak w oryginale i co wyjdzie to wyjdzie….
Marcin SQ1DOZ zakupił materiał i do dzieła.
Postanowiłem że całość będzie z ALU i stali nierdzewnej, ramiona o wymiarach około 6 m z możliwością dostrojenia na dowolne pasmo w przedziale 14MHz-28MHz
Kąt rozwarcia tak jak napisał kiedyś SP2LIG około 120 stopni (troszkę szeroka ta antena wyszła 🙂 )
Co potrzebujemy do zrobienia anteny:
Rurka fi 25mm z ścianką grubą na 2mm: 2 sztuki o długości 200 cm
Rurka fi 20mm z ścianką grubą na 2mm: 2 sztuki o długości 200 cm
Rurka fi 15mm z ścianką grubą na 2mm: 2 sztuki o długości 200 cm

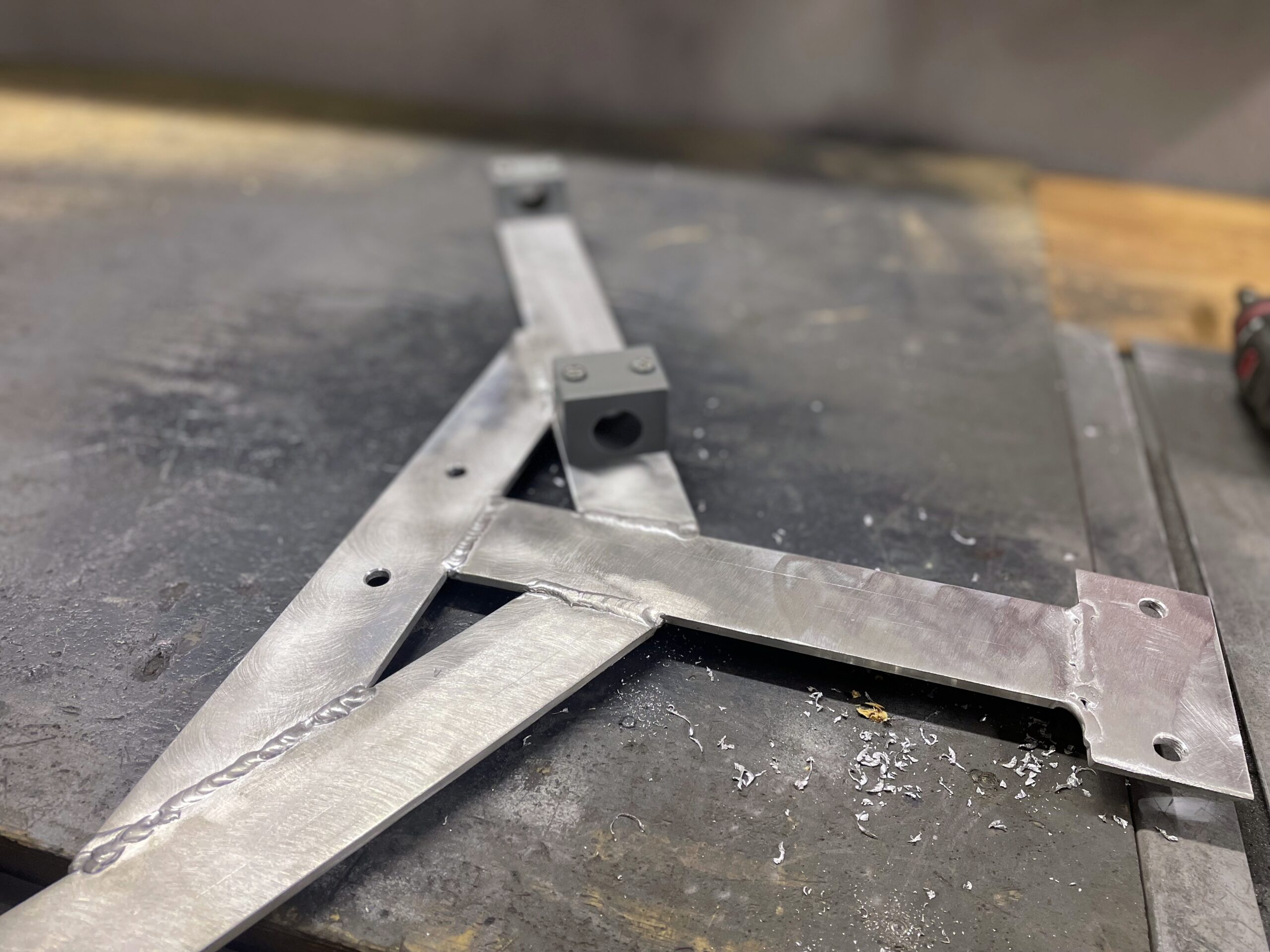

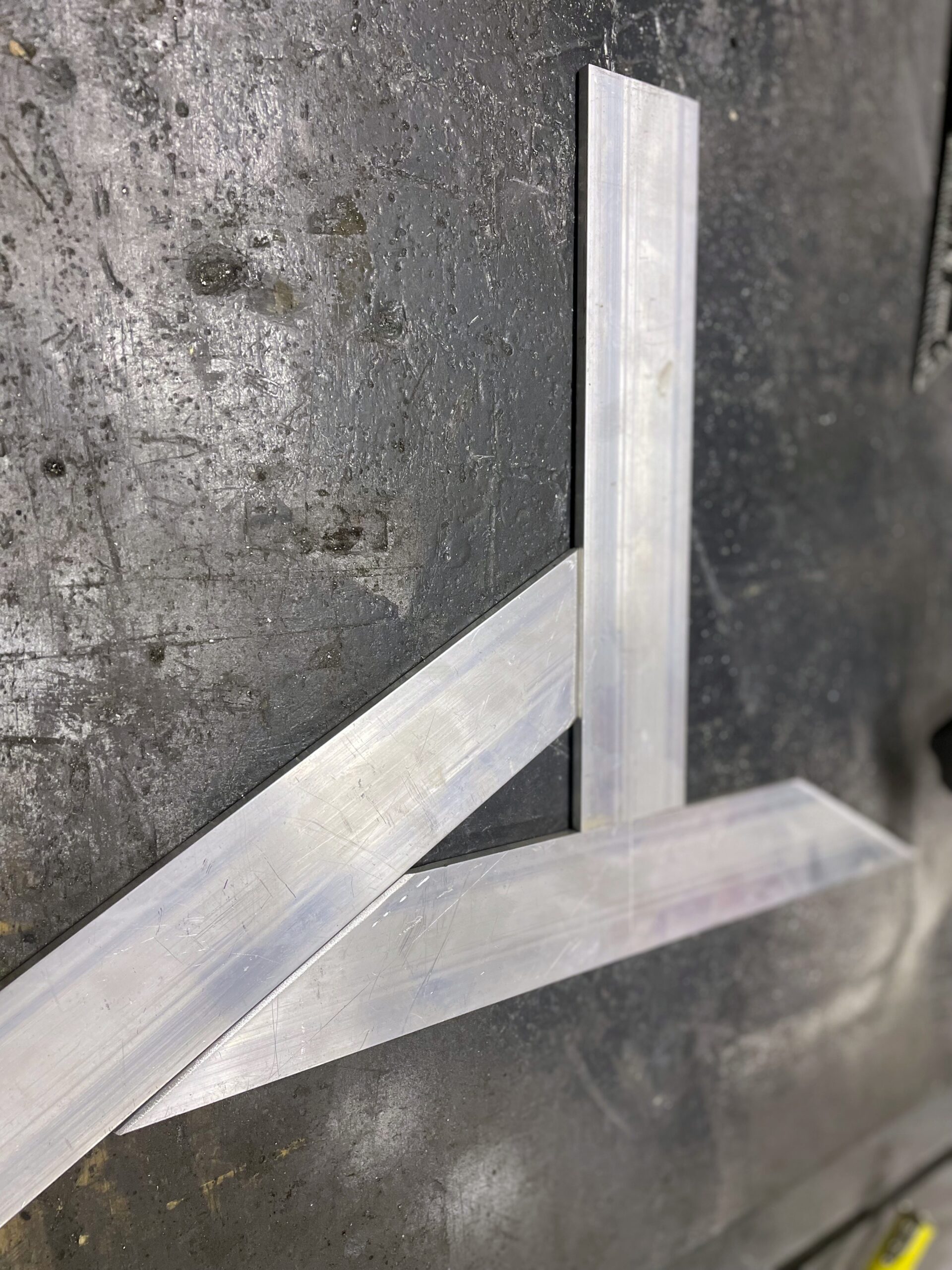

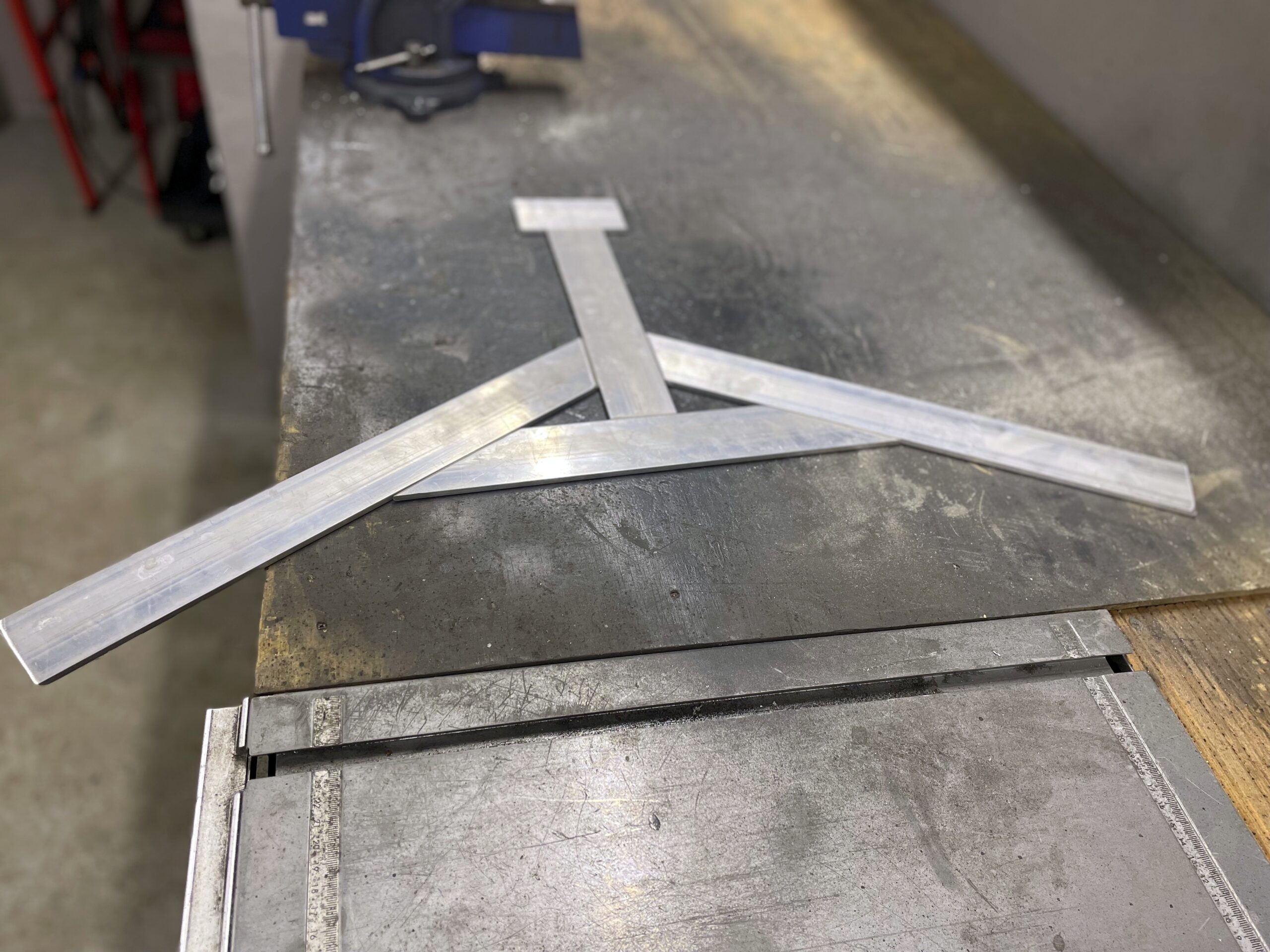

Płaskownik aluminiowy: 2 sztuki o długości po 100 cm każdy, grubość 5 mm (lub grubszy) i szeroki na 60 mm

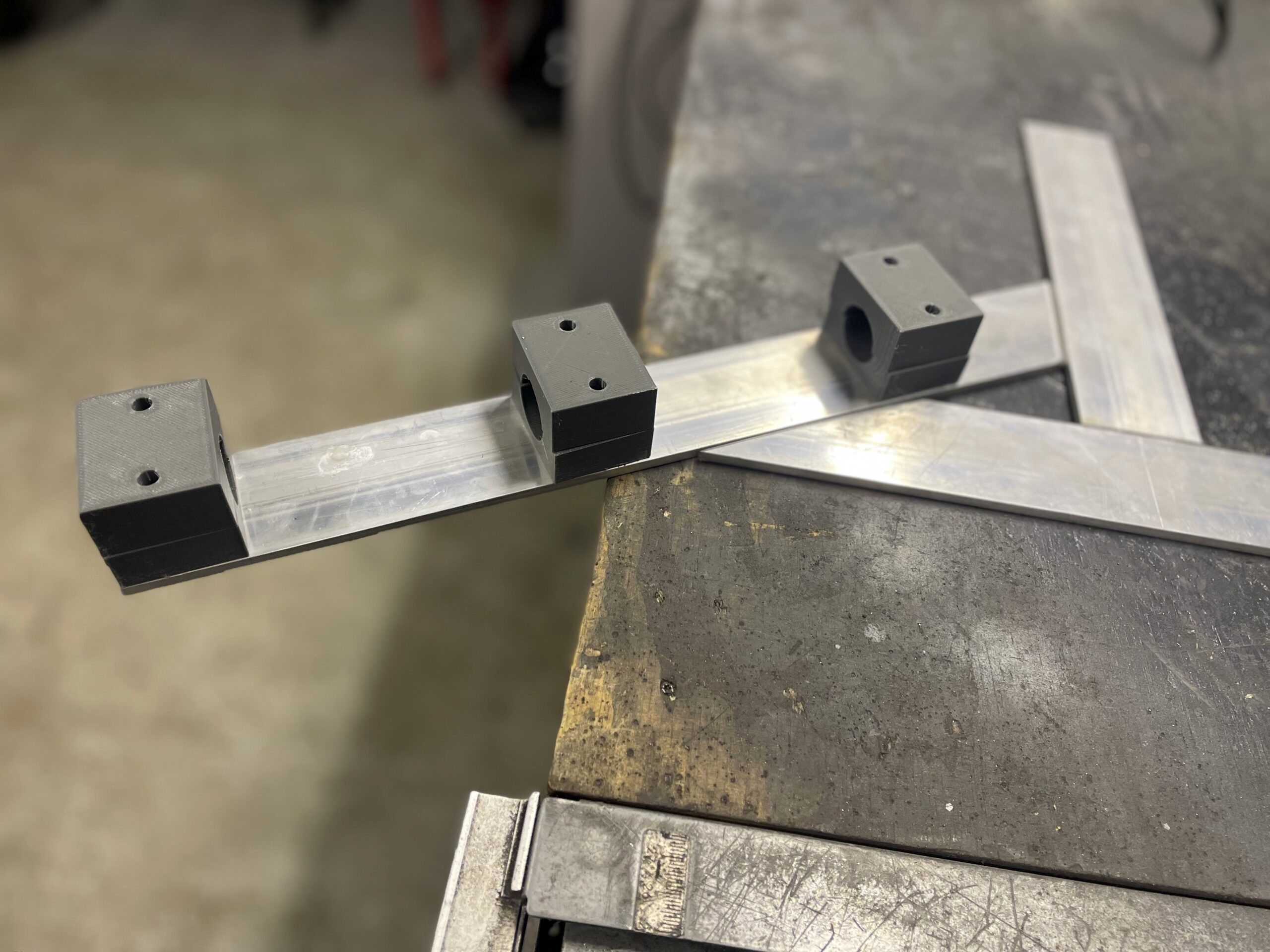

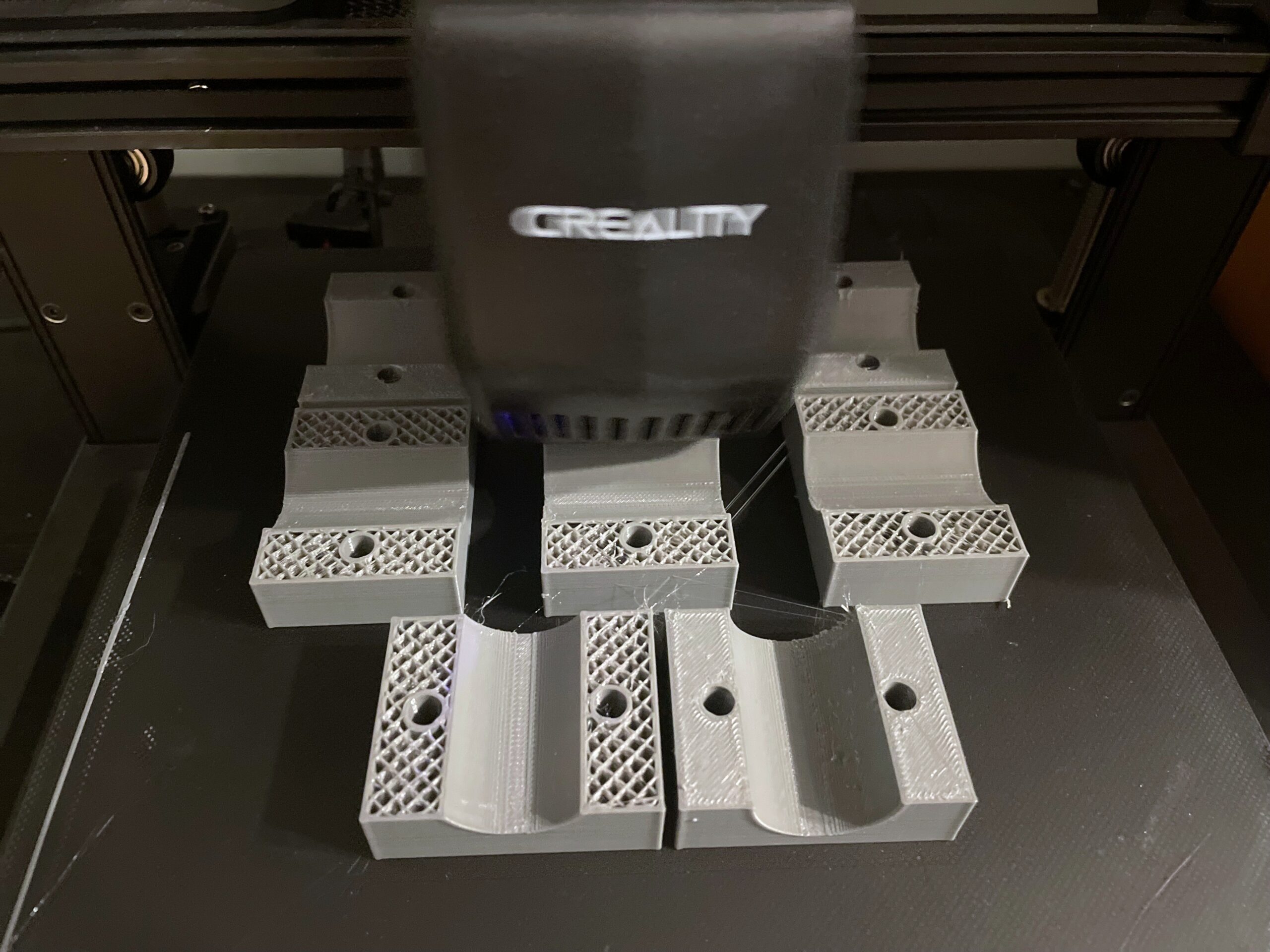

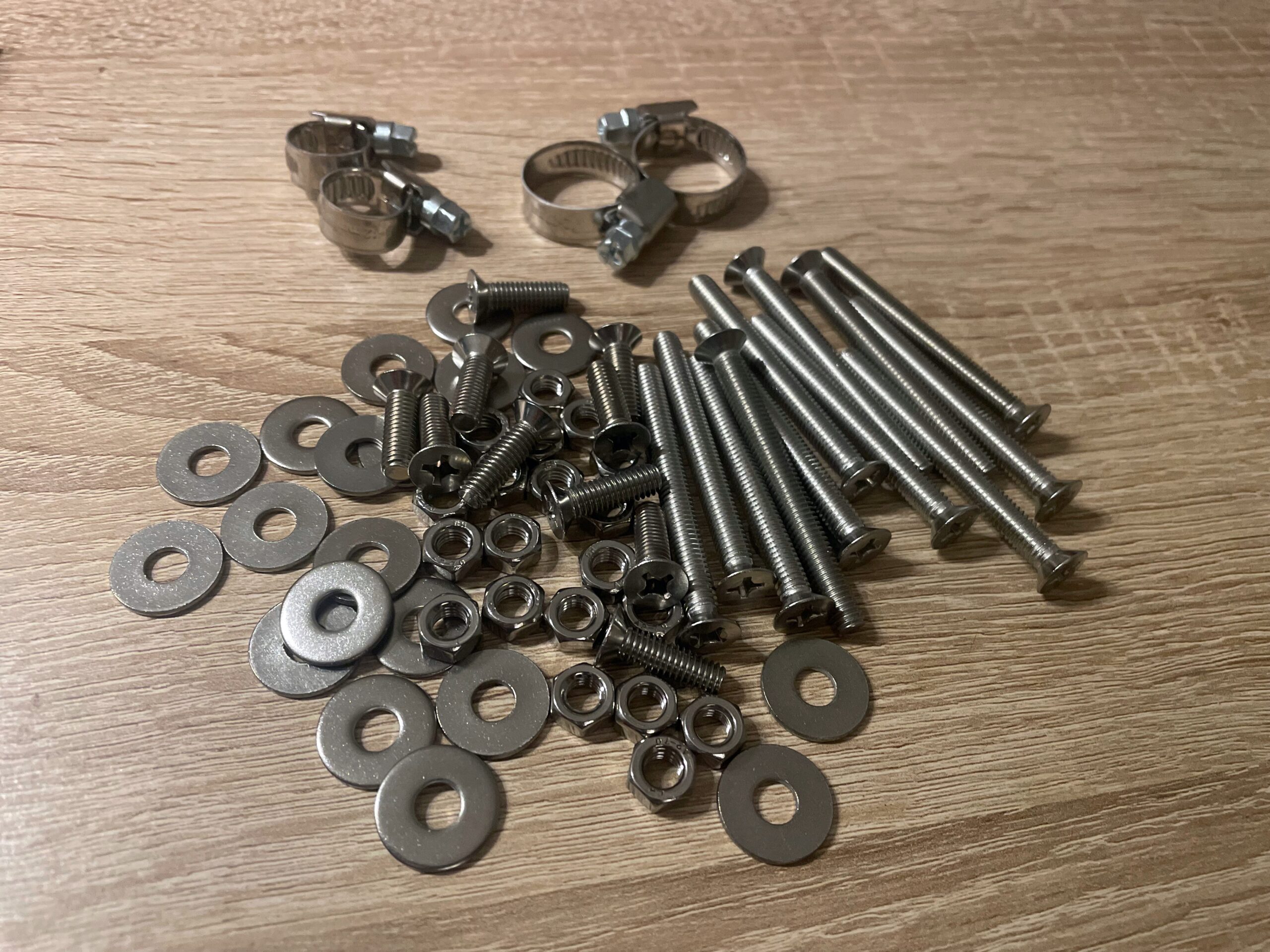

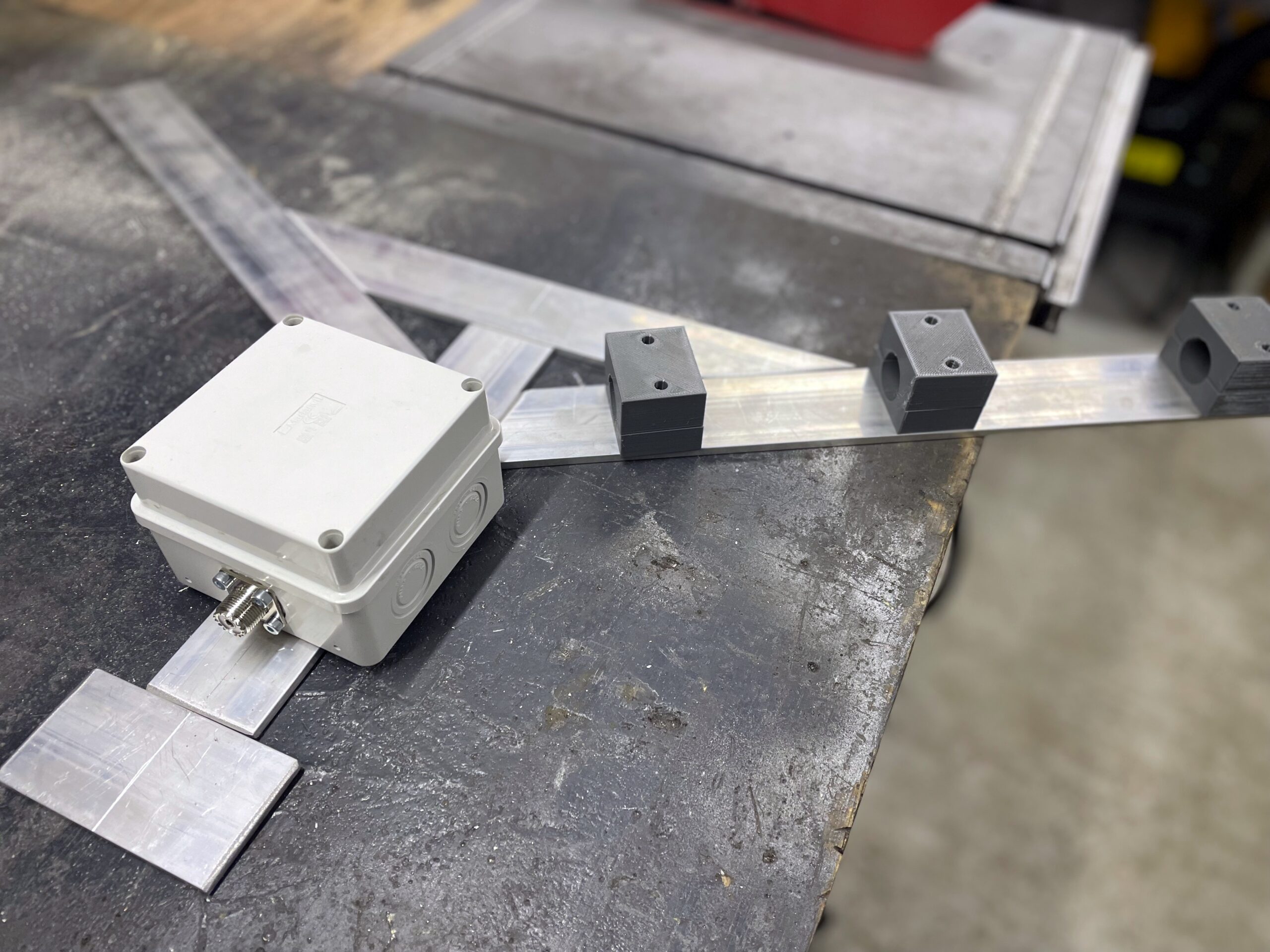

Zestaw 12 szt. śrub, nakrętek i podkładek fi 6 i długości 60mm (potrzebne do zamocowania uchwytów (izolatorów) na rurę fi 25 mm
Śruby fi 6 mm z podkładkami i nakrętkami o długości 50 mm – 60 mm
Opaski z stali nierdzewnej (ślimakowe) na rurę fi 25 mm oraz fi 20 mm

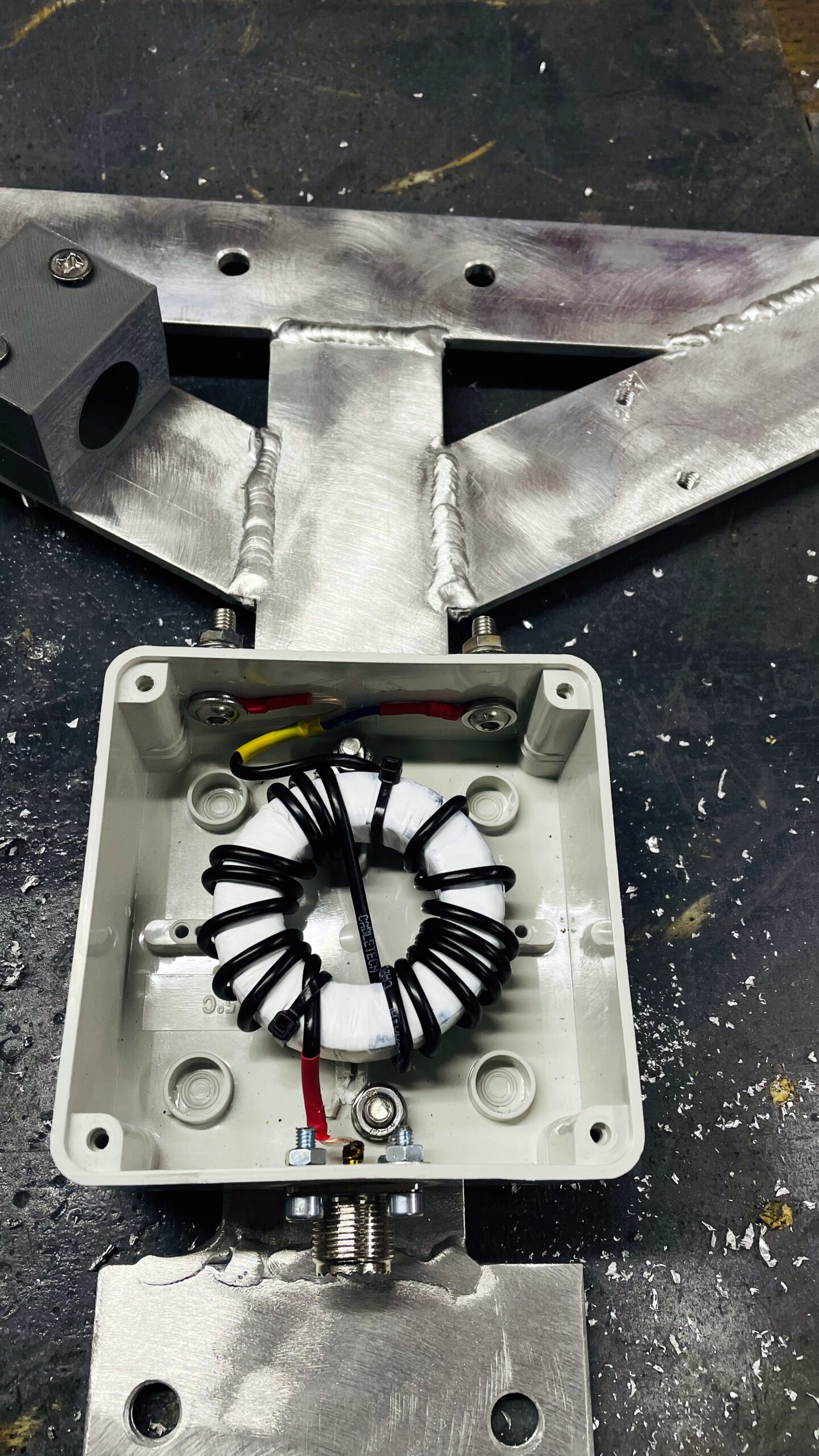

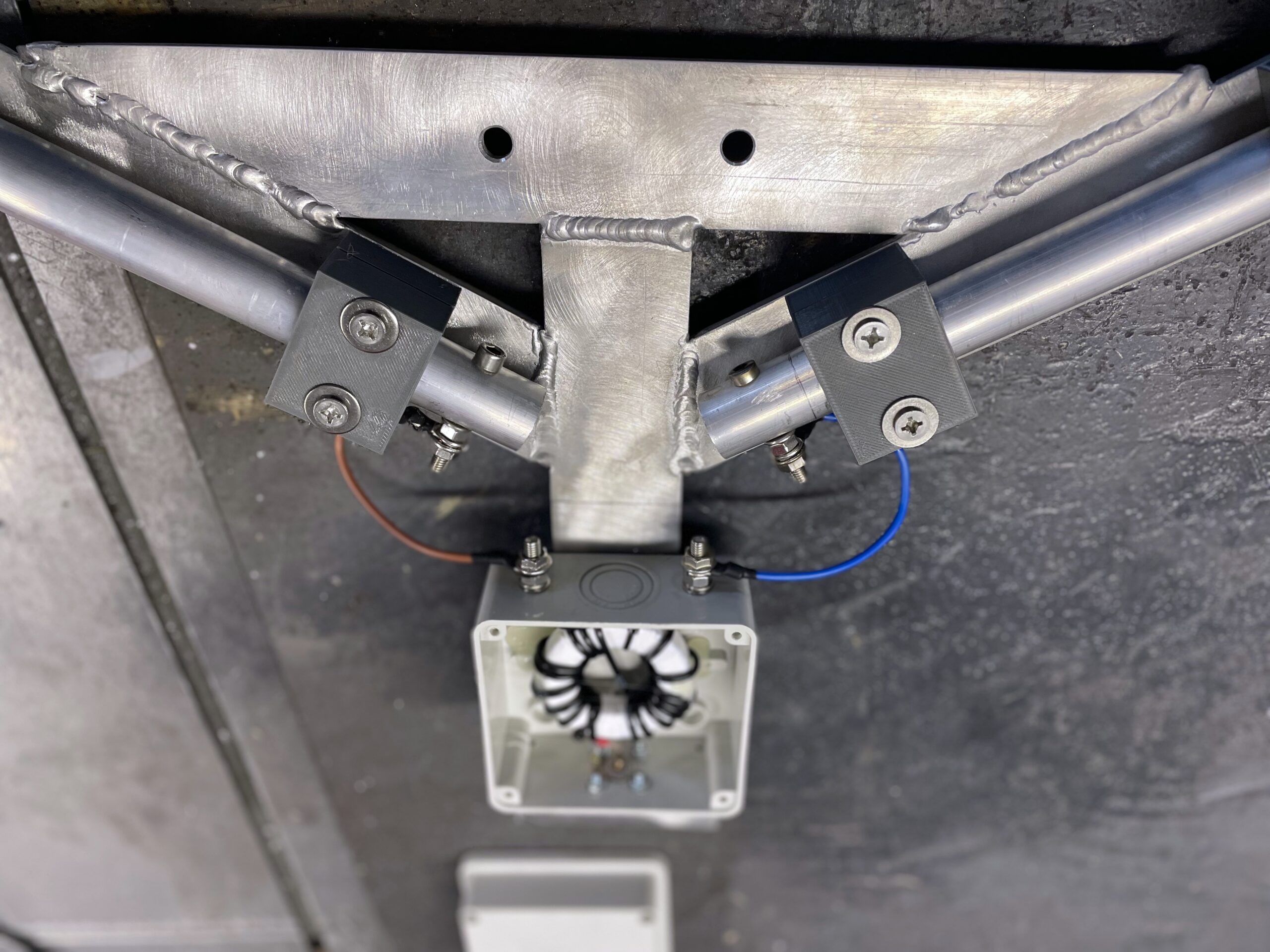

Oczywiście potrzebny też jest balun 1:1. Ja wykonałem na rdzeniu AMIDON 240:43 ( tak na zapas 🙂 )
Teraz pytanie jak pracuje? Tak, tak antena pracuje super. Całość anteny mierzyliśmy sprzętem: RIG EXPERT A650 oraz Nano VNA. Można antenę dostroić na każde pasmo od 14MHz do 28MHz. W związku z tym, że jest anteną kierunkową stroi się dość wąsko ale z sukcesem pracuje tam gdzie miała.

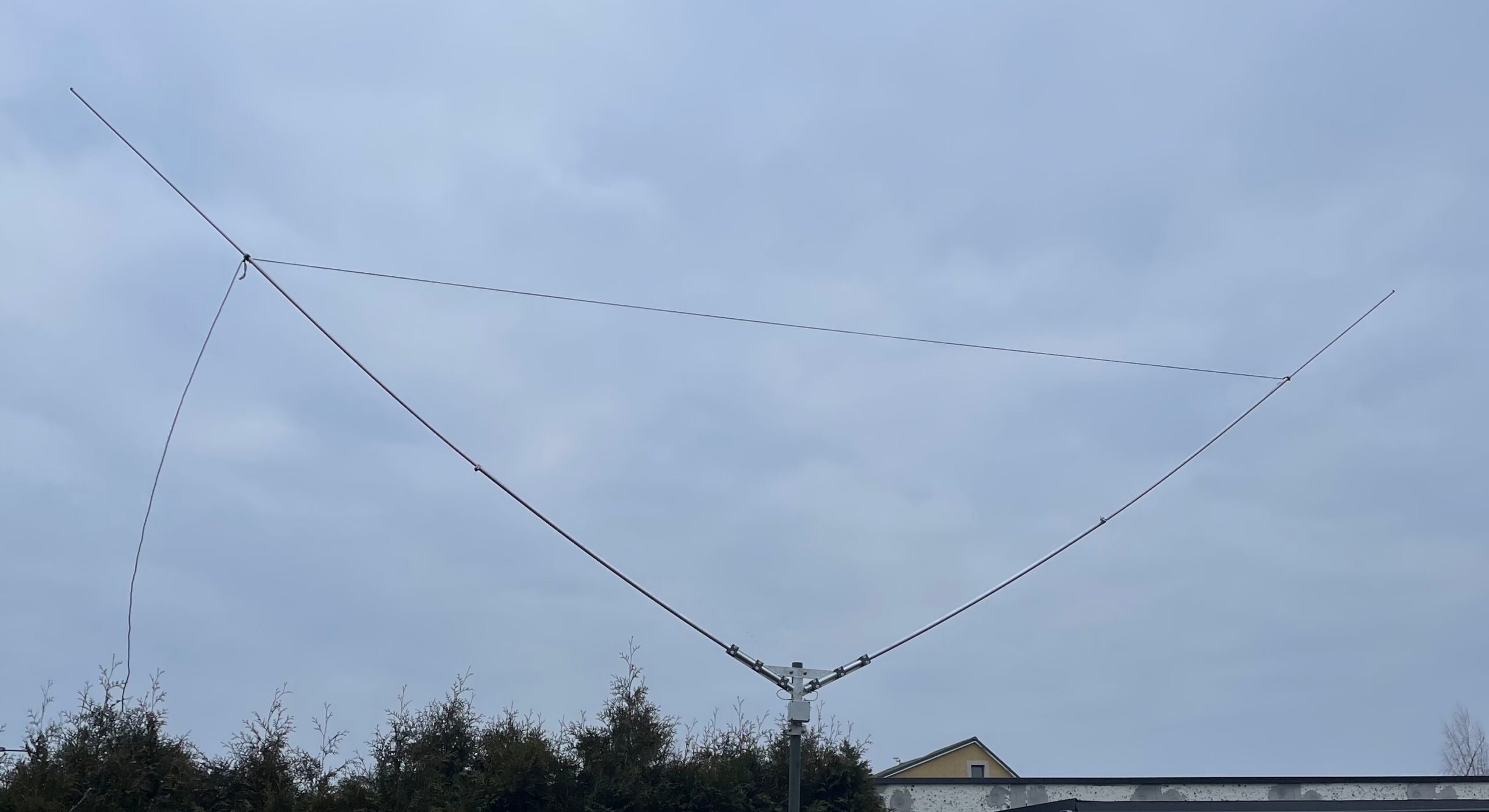

To była pierwsza sztuka i testowa. Okazała się fajną, tanią w wykonaniu i bardzo skuteczną anteną. Atutem jest to, że jest też bardzo lekka i łatwo się ją rozkłada.
Realne koszty takie anteny to około 200-300 zł plus oczywiście praca 🙂
Pozdrawiam wszystkich zakręconych krótkofalowców
Andrzej SQ1KSA

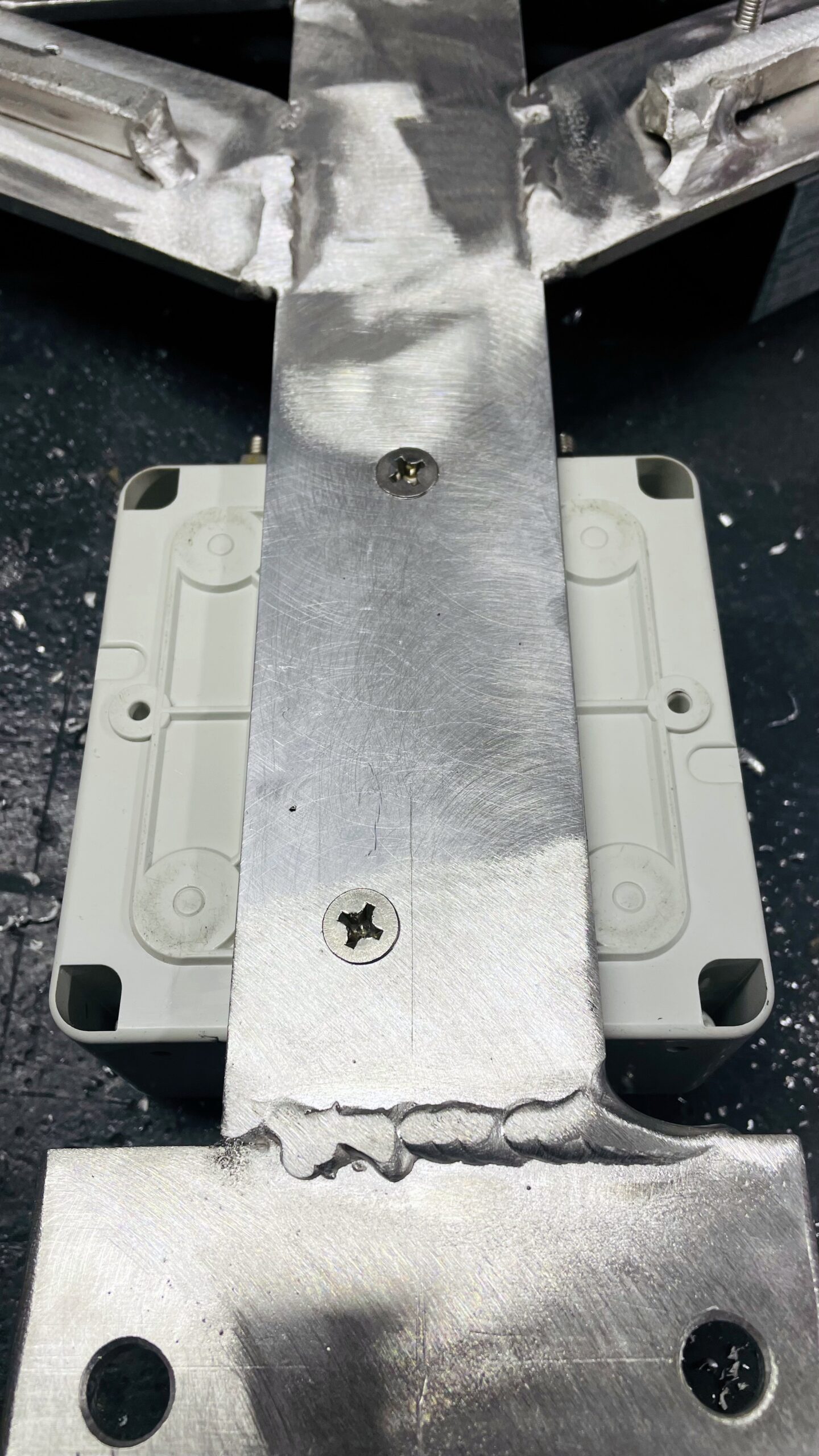

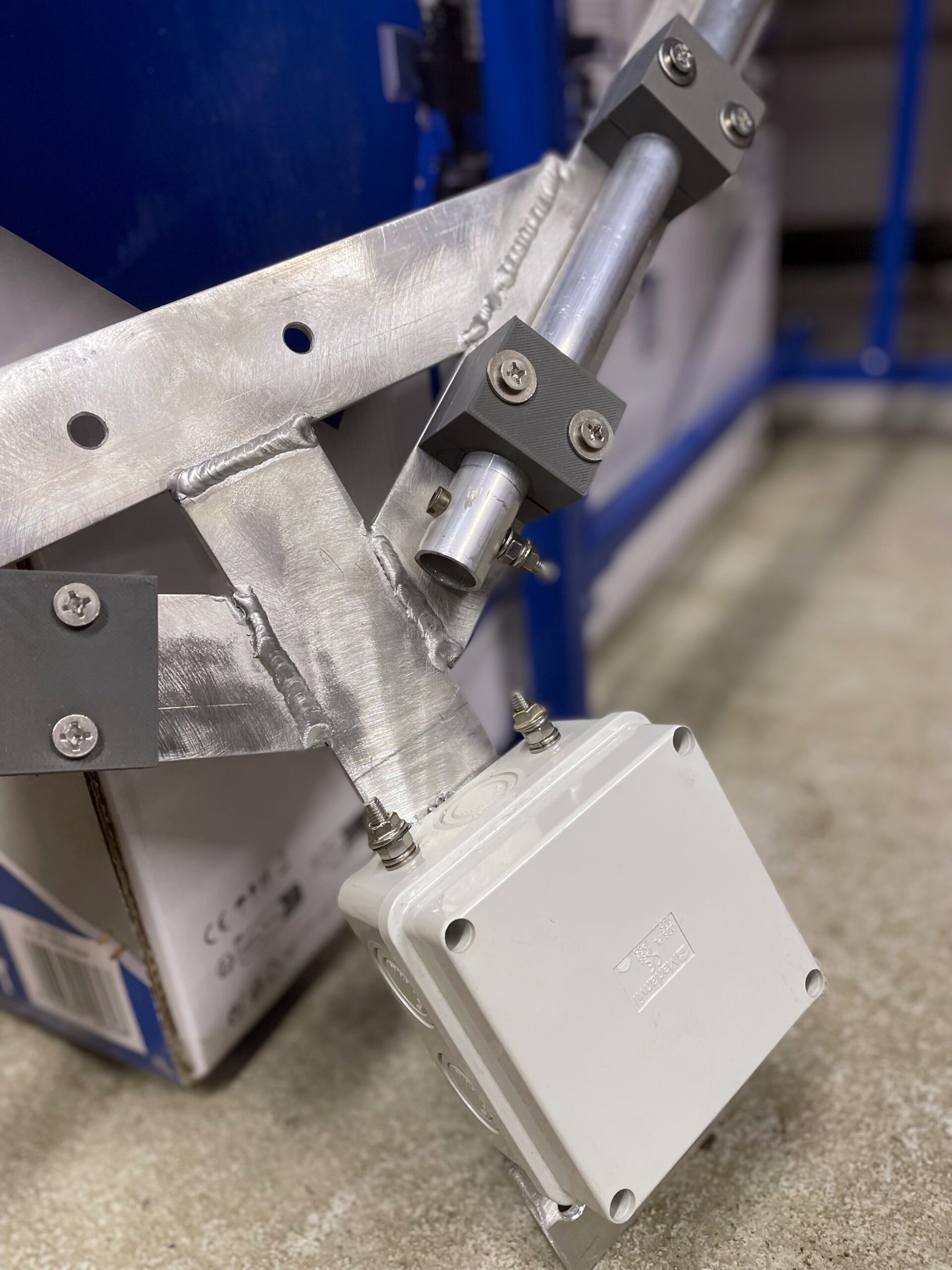

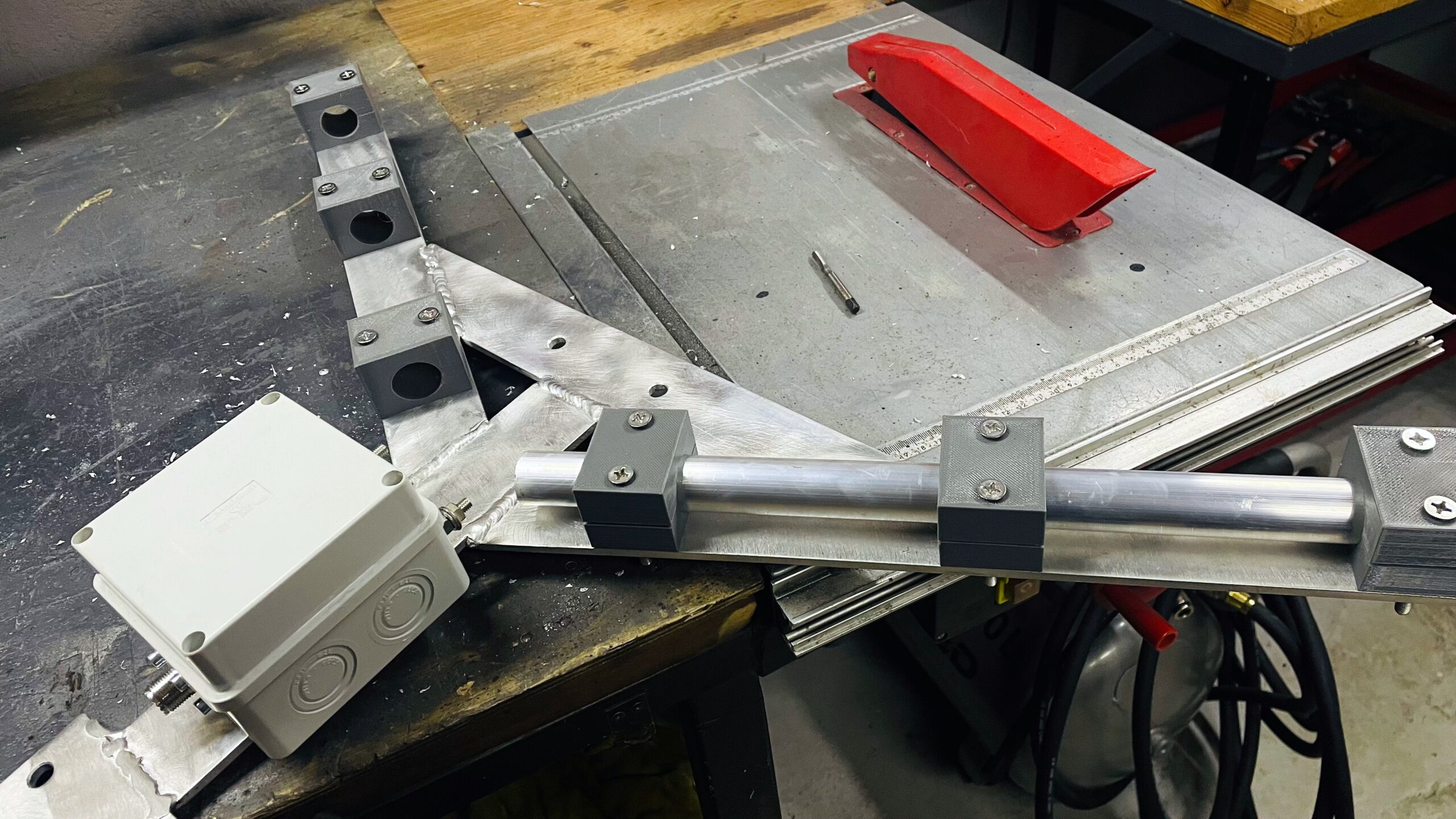

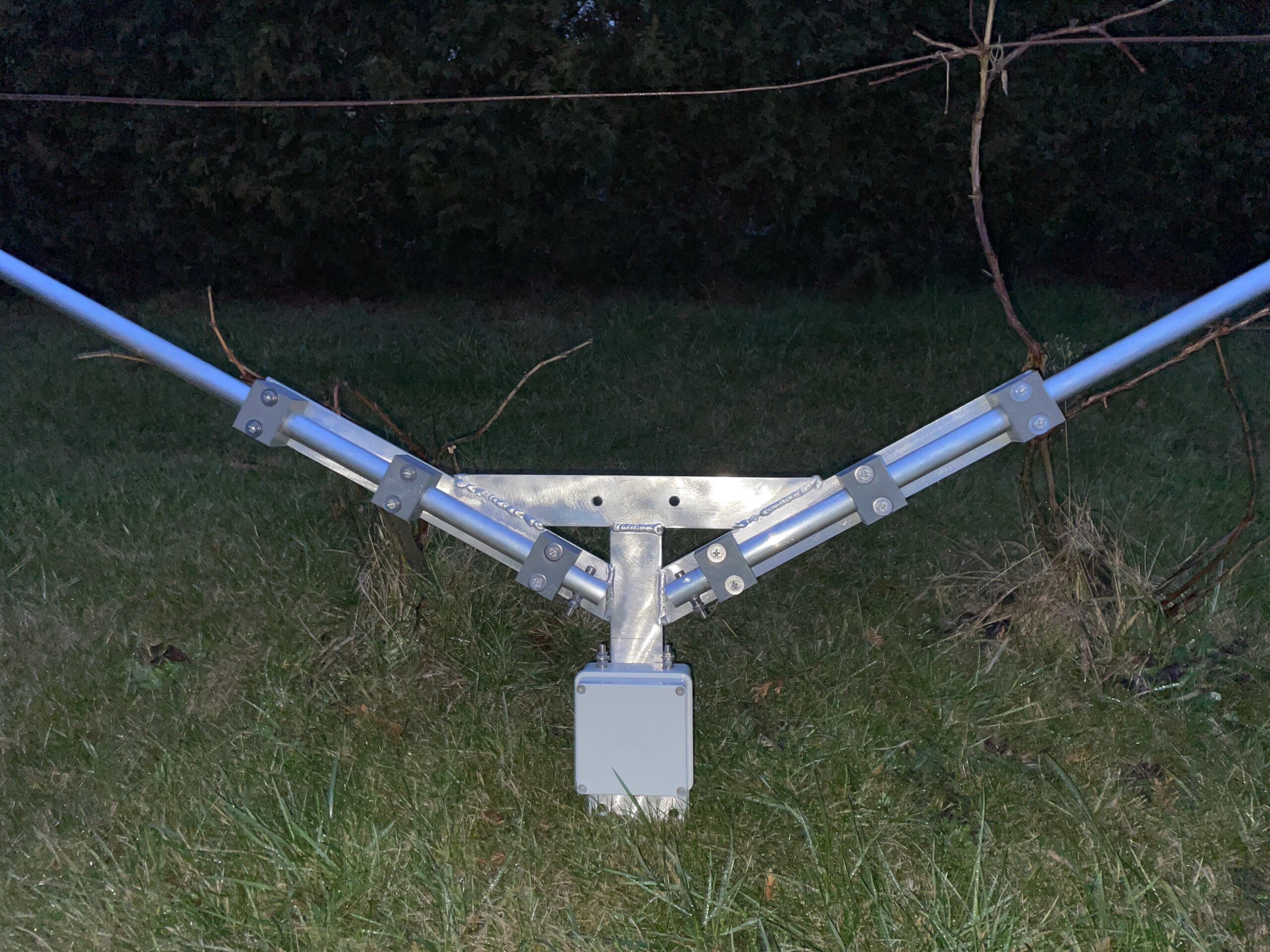

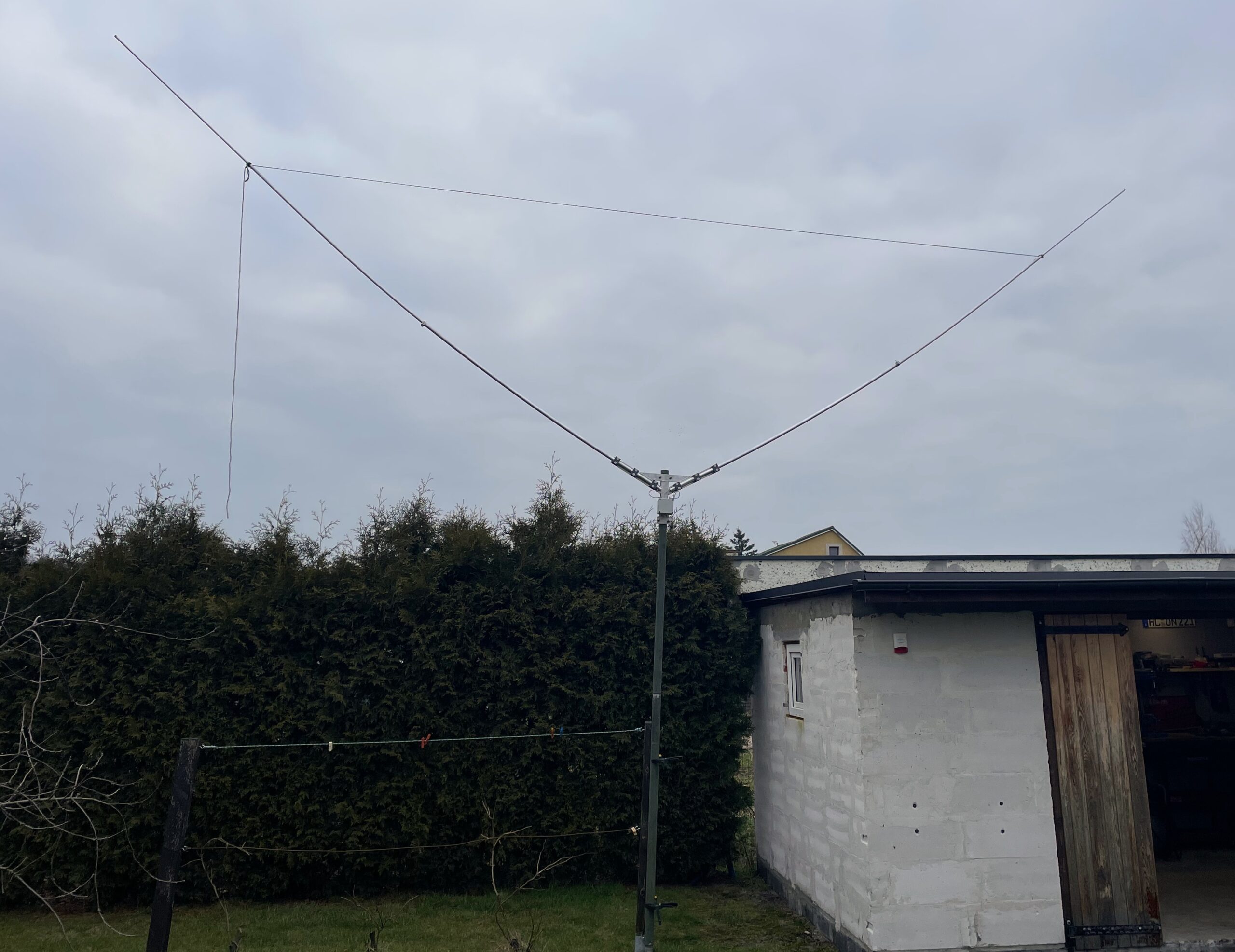

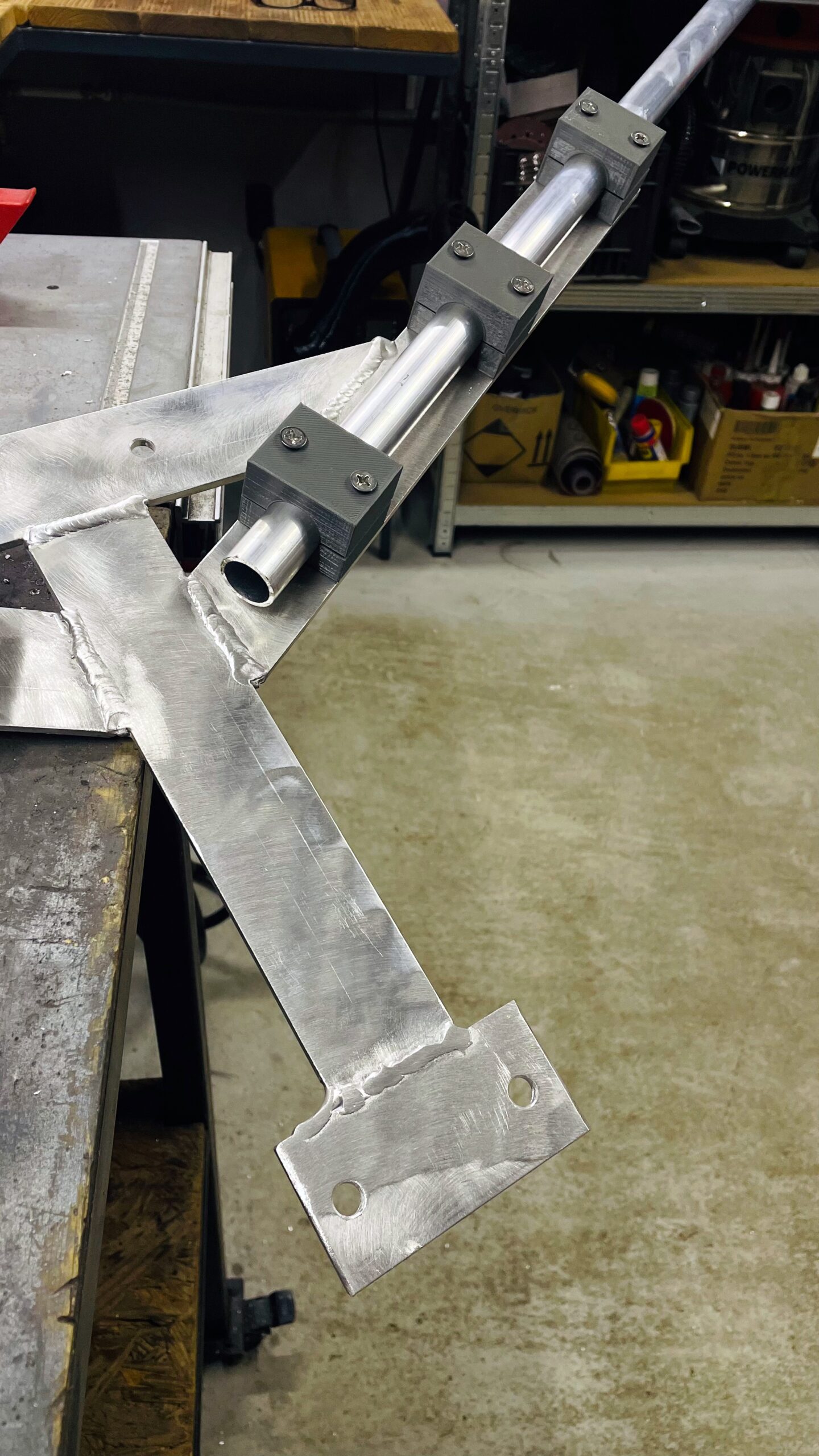

Poniżej kilka zdjęć jak została wykonana.
