Ostatnimi czasy walczyłem z antenami na UKF głównie pasma 2m i 70 cm. Wiele anten przetestowałem i żadna nie pracowała tak jak należy oraz nie była odporna na warunki atmosferyczne jakbym chciał. Szukałem w internecie informacji na tema takich anten i napotkałem opis anteny JPole 2m – 70cm. Prostota tej anteny spowodowała, że postanowiłem zbudować jeden egzemplarz na testy.
Koszty takiej anteny nie są wysokie, około 130 zł (pod warunkiem, że ma się sklep z elementami aluminiowymi). Ja takiego nie miałem. Wszystko ściągałem z internetu. Koszt transportu prętów aluminiowych był większy niż sam materiał. Problemem też jest gniazdo SO 239 zastosowane do tej anteny. Jedyny sklep w którym znalazłem takie gniazdo ro ERcomer. Koszt 56 zł + przesyłka.

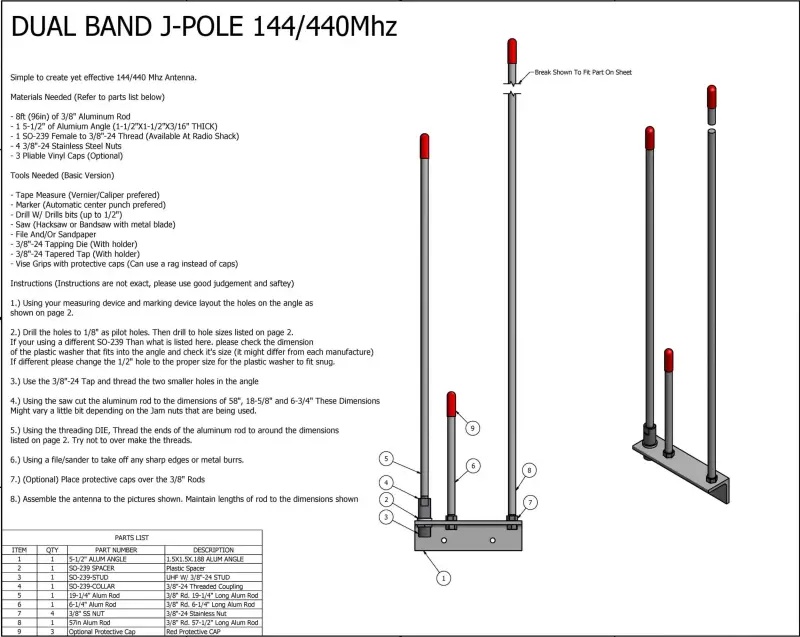

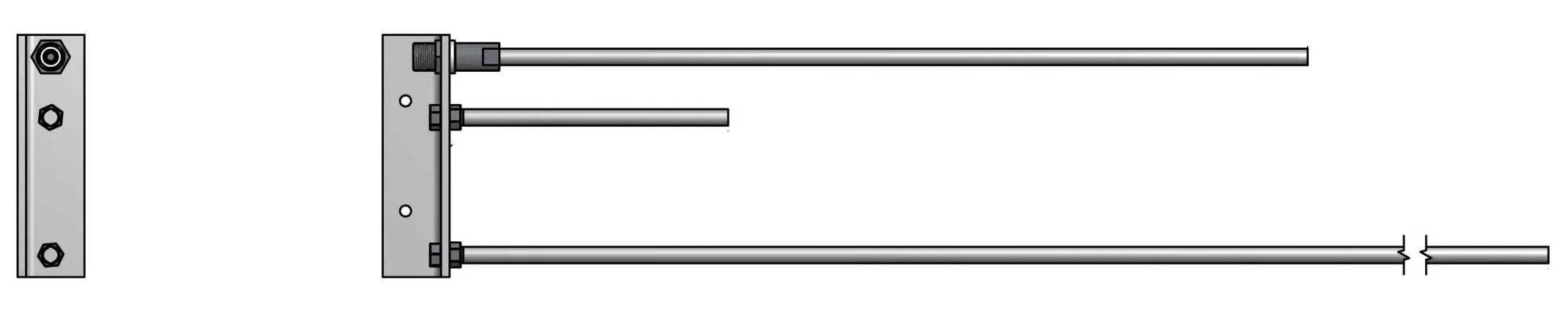

Poniżej opis anteny:

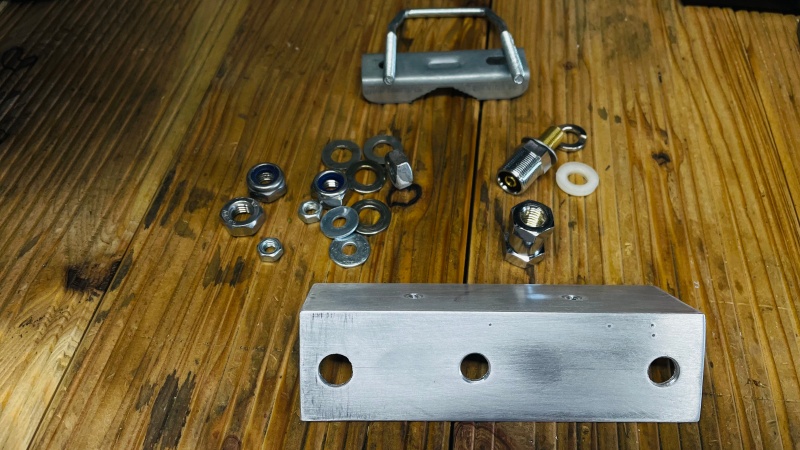

Po przeliczeniu długości z cali na milimetry zamówiłem materiał. Do wykonania anteny potrzebujemy:

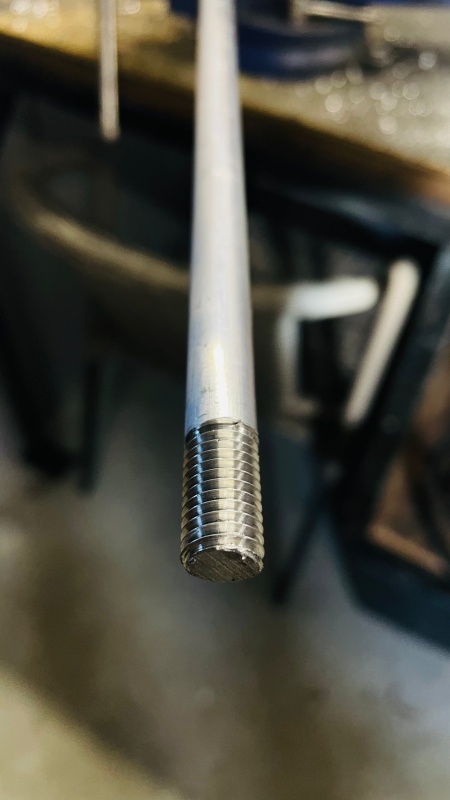

1. Pręt o długości 1,5m – fi 10mm
2. Pręt o długości 1m – fi 10mm

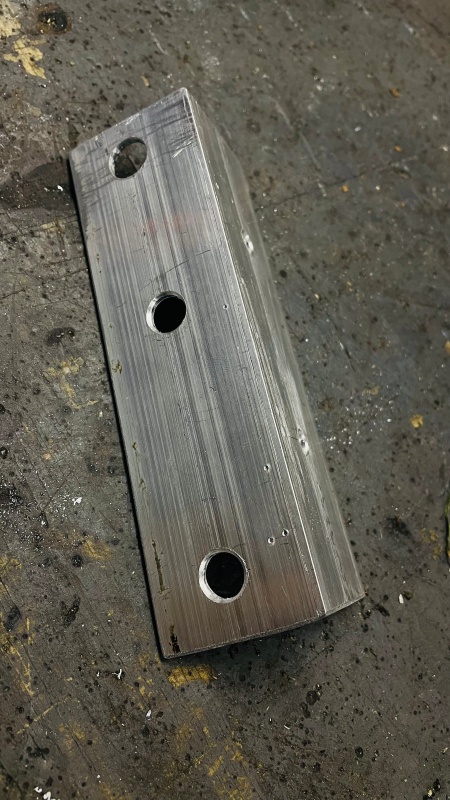

3. Kątownik aluminiowy o wymiarach: 15cm x 4 cm x 4 cm, grubości 2mm – 1 szt

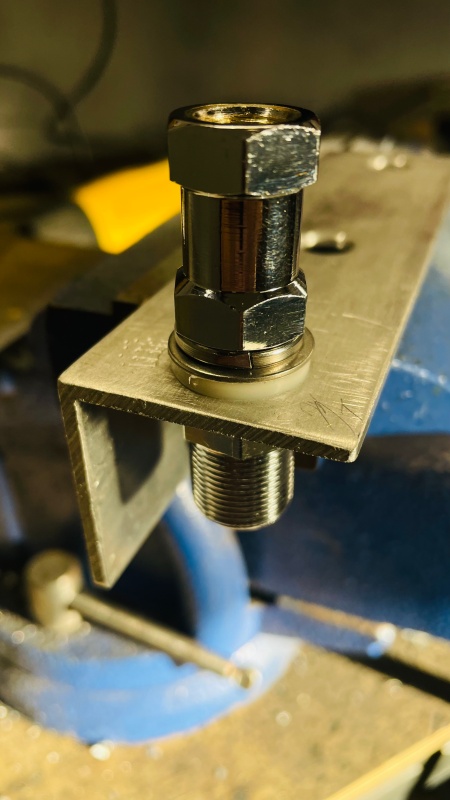

4. Gniazdo SO-239

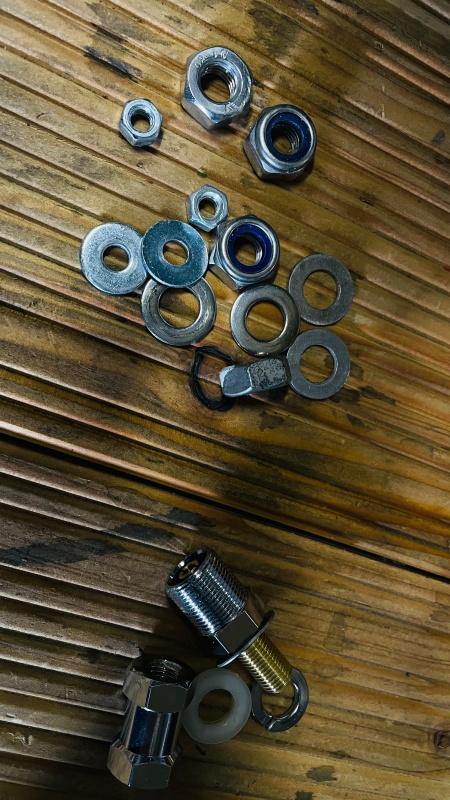

5. Kilka nakrętek i podkładek z stali nierdzewnej fi 10mm

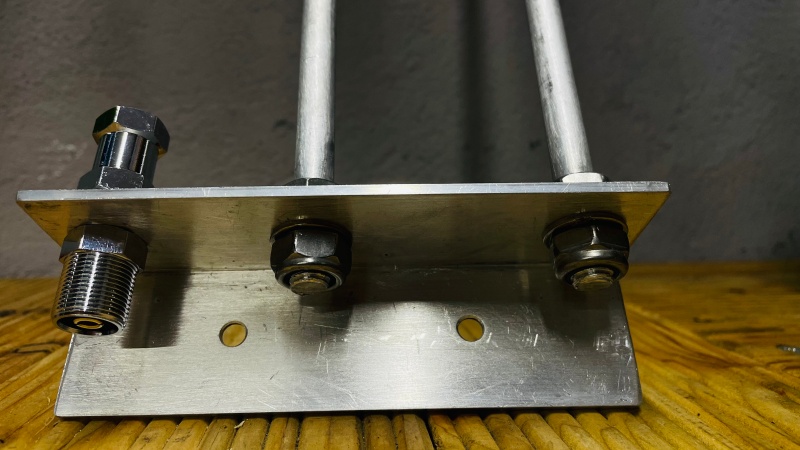

To wszystko. Trochę cierpliwości, parę podstawowych narzędzi i mamy b. dobrą antenę na 2m i 70 cm
Gniazda SO-239 można kupić taniej na popularnym portalu chińskim w cenie 20 zł za 1 sztukę….
Jak sprawuje się antena? Robiłem dokładne pomiary analizatorem VNA i wyszły rewelacyjnie. SWR około 1.1 – 1.3 na 2m i 70 cm. Robiąc łączności odczuwalnie pracowała podobnie jak X300.
Najważniejsze jest to, że koszt anteny jest mały oraz nie jest podatna na warunki atmosferyczne. Polecam wykonanie takiej anteny.

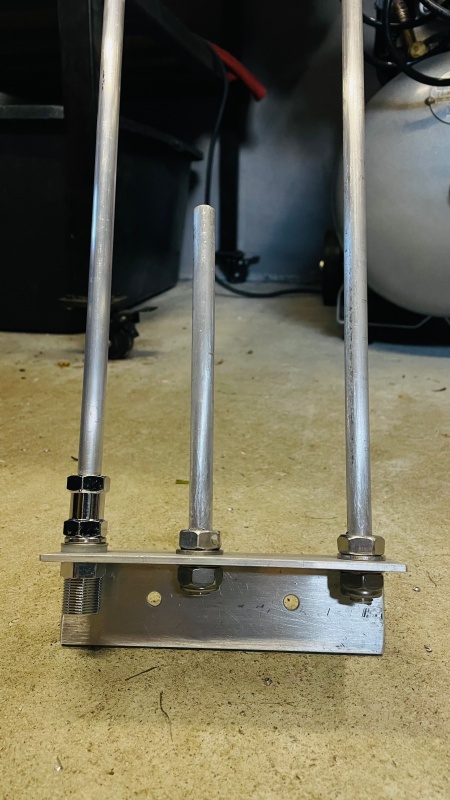

Na dzień dzisiejszy mam zamontowane 2 sztuki i działają rewelacyjnie. Jeśli zrobi się zgodnie z podanymi wymiarami to nie ma potrzeby jej strojenia.
Jeśli macie pytania to proszę pisać na mój adres e-mail. Z przyjemnością podpowiem
